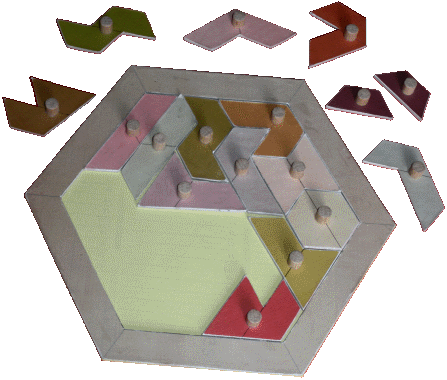

La solution la plus rapide est bien sûr de prendre du carton et un cutter.
Chargez le fichier TrapézominoCouleur.pdf et imprimez-le.
Collez cette feuille sur un carton suffisamment fort et découpez les pièces à l'aide d'un
cutter ; coller le cadre sur un autre carton que vous pourrez détourer, pour constituer la
boîte de rangement.
La manipulation sera plus facile si vous fixez au centre de chaque pièce une petite
prise en bois découpée par exemple dans une tige de diamètre 6 mm.

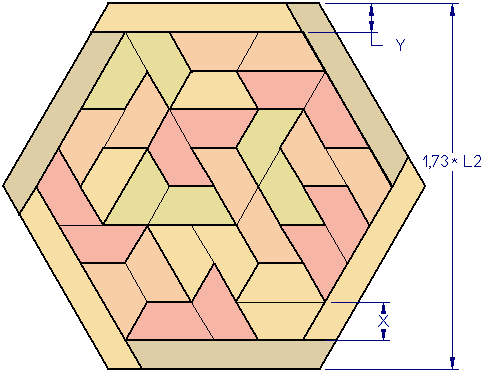

La boîte de rangement peut être obtenue à partir de 6
bords découpés dans une latte de largeur Y (égale ou un
peu plus faible que la largeur X des pièces) et de longueur
L2 = 1.155 * (4 * X + Y + Jeux).
Prévoir une somme des jeux entre pièces de 2 à 3 mm.
Collez ensuite ces bords sur une plaque de contreplaqué
découpée en forme d’hexagone de largeur L3 égale à
1.73 fois la longueur L2 des bords. (Pour les matheux
toujours, 1.155 ~ 2 Ö3 / 3 et 1.73 ~ Ö3 )
Les plus perfectionnistes appliqueront une
cire teintée dans différents tons, sur les pièces
et sur la boîte.

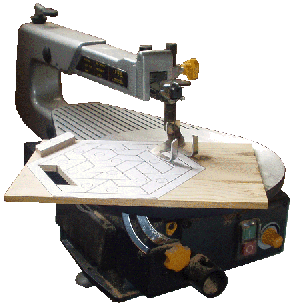

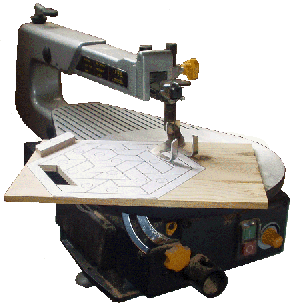

Pour les heureux possesseurs
d’une scie à chantourner, il existe
une autre possibilité :
Comme dans la première solution,
imprimez l’image ci-contre à l’échelle qui vous
convient, et collez-la sur une planchette de bois
ou de contre-plaqué.
Après avoir percé un petit trou pour passer la scie,
découpez l’ensemble des pièces.
Collez le pourtour restant sur une feuille de contreplaqué de manière à découper le contour extérieur de la boîte en même temps que son fond.
On pourra alors, pour améliorer la présentation, procéder à un ponçage suivi de l’application d’une cire (ou d’un cirage ! )
si possible teintée dans différents tons.
Il ne reste plus qu’à implanter des prises sur les pièces, prises indispensables pour différencier les
pièces symétriques.

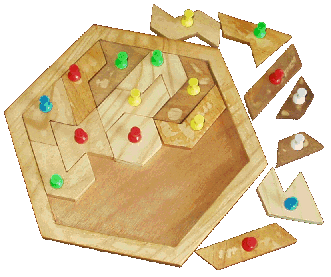

Par exemple, des punaises de couleur (qu’il faudra peut-être couper si les pièces ne sont pas
assez épaisses)
Ou bien, si on veut conserver l’aspect bois, on peut implanter sur une face
des petits cylindres découpés dans une tige.

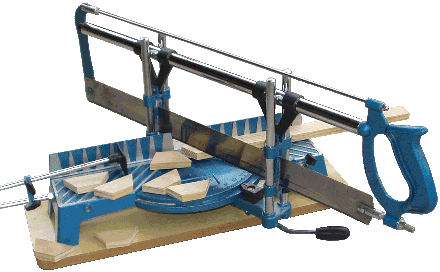

Cependant, ma préférence va à des prises en forme de losange, obtenues en découpant à 60 °
(à l’aide d’une scie à onglets), une petite latte de bois.

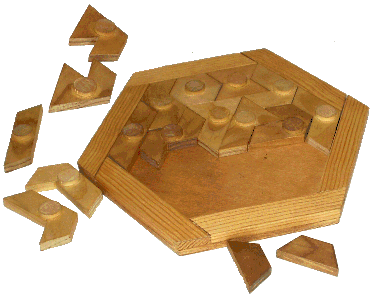

Pour les plus courageux, je conseille vivement le casse-tête en bois.

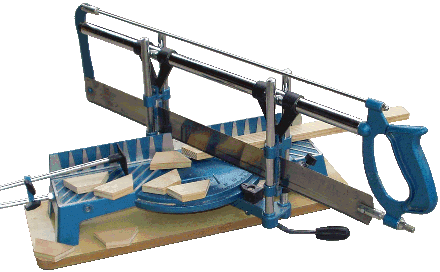

Sa fabrication nécessite d’avoir à sa disposition une boîte d’onglet permettant la découpe à 60 °
et des lattes de section rectangulaire, dans lesquelles on découpe 32 pièces trapézoïdales dont
la longueur L1 de la grande base est égale à 2.31 fois la largeur X de la latte
(pour les matheux, 2.31 ~ 4 Ö3 / 3).
Compte tenu de l’épaisseur du trait de scie, une latte de 2 m suffit pour
obtenir toutes les pièces jusqu’à une largeur de 26 mm.

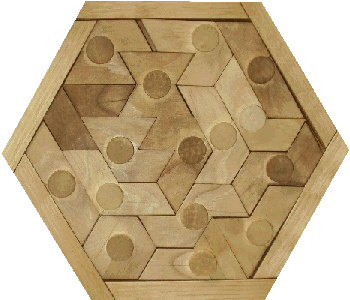

Après un léger ponçage, utilisez une bonne colle à bois pour assembler ces pièces 2 à 2 de manière à obtenir les 15 formes différentes du casse-tête et consolidez ces pièces en collant à cheval sur le raccord un disque de 5 ou 6mm d’épaisseur et de diamètre légèrement plus faible que la largeur X des lattes
(à découper dans du rond ou, par exemple, dans de la
tringle à rideaux en bois).
